一、產品介紹：

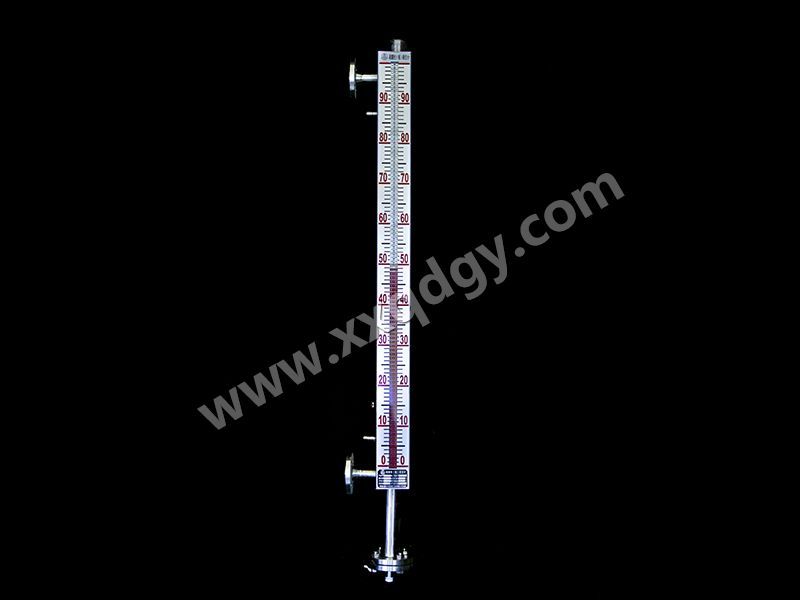

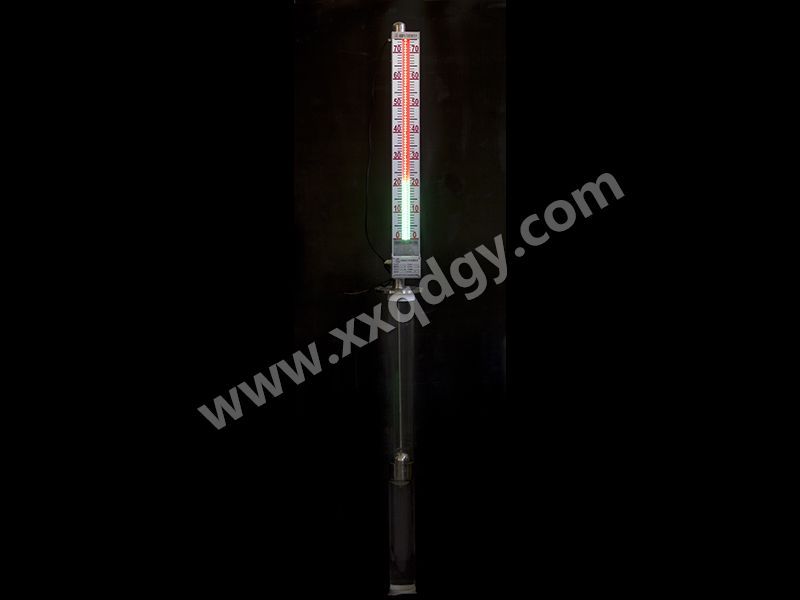

　　UHC系列磁浮子翻柱液位計，選用不銹鋼材料制造，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。全過程測量高密封、防泄漏、無盲區，顯示醒目，讀數直觀，且測量范圍大。先配限位開關，可實現液位的上、下限報警和控制。選配液位變送器，可將液位信號轉換成4-20mADC標準信號，實現遠距離檢測、指示、記錄與控制。本系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑等行業生產過程中，各種塔、罐、槽和鍋爐設備的液位測量與控制。本系列產品符合化工部HG/T21584-95磁性液位汁行業標準。
二、結構原理：
　　液位計根據浮力原理和磁性耦合作用原理工作。當被側容器中的液全升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。加裝限位開關實現液位報警與控制，加裝變送器實現標準信號輸出供顯示與控制。
三、安裝示意圖：
四、技術參數：

測量范圍：0-150-6000mm（大于6000mm可協商訂貨），精確度：±10mm
介質密度：0.4-20g/cm3，介質密度差：≥0.15g/cm3
工作壓力：-0.1-42MPa
工作溫度：-160-450℃
連接法蘭：法蘭通徑為DN20-DN150，法蘭標準采用化工部HG20592-97法蘭標準，其它法蘭標準請用戶在訂貨時注明。
環境振動：頻率≤25HZ，振幅≤0.5mm。
法蘭材質：碳鋼、304、316L
跟隨速度：≤0.08m/s
介質粘度：≤0.04Pa
主導管材質：1Cr18Ni9Ti、304、316L、PP、PTEE,304不銹鋼內襯PTEE。
主導管直徑：￠48、￠57、￠62mm。
磁翻柱材質：≤80℃：ABS塑料，≥80℃：陶瓷或金屬。
顯示器材質：≤80℃：ABS塑料，≥80℃：鋁合金。
安裝方式：垂直安裝。
排污閥：球閥，針型閥。
五、產品特點：
　　UHC系列磁浮子翻柱液位計的零部件采用1Cr8NitTi、316L、304不銹鋼內襯PTEE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有***的可靠性和抗腐蝕性能。其特點十分顯著：
　　設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；
　　測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；
　　工作壓力范圍寬，耐壓從真空到42MPa；
　　工作溫度范圍寬，適用于從-160-450℃；
　　廣泛用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；
　　各型號均可選丁憂磁性報警開關，實現高低液位自動控制或報警；
　　各型號均可選配4-20mADC液位變送器，實現遠距離集中測量與控制。
六、產品適用對象：
   UHC系列磁浮子翻柱液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。
七、附加功能選擇項：
　　磁性限位開關：
常開型：高于報警點合并
常閉型：高于報警點斷開
開關容量：250VAC1A（阻性）250VAC0.3A（感性）
開關壽命：100000次

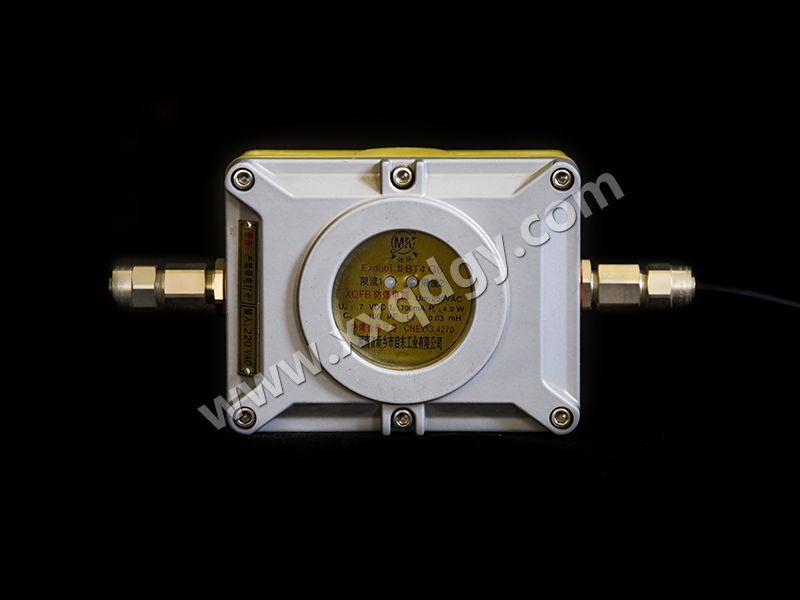

　　液位變送器：
輸出電流：4-20mADC
分辨率：±1-±10mm
負載電阻：500Ω（24VDC供電時）
傳送距離：＞3000m
工作電源：16-30VDC
　　智能液位變送器：
輸出電流：4-20ADC
分辨率：0.2mm
負載電阻：500Ω（24VDC供電時）
傳送距離：＞3000m
工作電源：16-30VDC
　　夾套形式：
　　蒸汽夾套和水循環夾套，是在液位計主導管處增加一層筒體，供蒸汽，循環水或?qū)嵊土魍ā?br style="margin: 0px; padding: 0px; border: 0px;"/>　　真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。
　　雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。
　　電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。
